邏輯分析儀LAP-F1-40主要特點：
．大狀態(同步)取樣頻率：200 MHz (Dual-edge)
．大時序(非同步)取樣頻率：1G Hz
．觸發通道：40 ch
．6項硬體觸發：I2C, UART(RS-232C/422/485), SPI, CAN 2.0B, SVID, I2S
．免費支援超過110種總線協議分析
．eMMC 5.1 / SD 3.0 LA mode協定解碼與觸發
．長時間紀錄功能，透過USB 3.0的PC傳輸介面，可紀錄少約7小時，多約800小時的資料量
全新主動式探棒，支援之待測物頻寬，zufi高可達200 MHz
．4種主動式探棒規格：標準TTL，低電壓探棒，負邏輯探棒，支援eMMC 5.1 / SD 3.0
邏輯分析儀LAP-F1-40技術參數：
【 產品規格 】 | |
| 取樣頻率 | ．時序(內部)(非同步) Max. 1G Hz ．狀態(外部)(同步) Max. 200 MHz (Dual-edge) |
| 主動探棒規格 / 待測信號 | P120LV (標配) ．支援待測信號頻寬：120 MHz ．支援大通道數：Data 64 ch ．可量測信號組態：Single-Ended Bus ．輸入阻抗 / 容抗：190 Kohm ± 10% / 4.3 pF ±2 pF ．觸發信號位準范圍：VIH：0.6V-5V 位準信號 ．大輸入電壓: ± 10V P100ST (選配) ．TTL專用 ．支援待測信號頻寬：100 MHz ．支援大通道數：Data 64 ch ．可量測信號組態：Single-Ended Bus ．輸入阻抗 / 容抗：530 Kohm ± 10% / 8.2 pF ±2 pF ．觸發信號位準范圍：VIH：2V-5V 位準信號 ．大輸入電壓: ± 5V P120NE (選配) ．支援待測信號頻寬：120 MHz ．支援大通道數：Data 64 ch ．可量測信號組態：Single-Ended Bus ．輸入阻抗 / 容抗：190 Kohm ± 10% / 4.3 pF ±2 pF ．觸發信號位準范圍：VIH：0.3V-5V 位準信號 or VIH：-0.2V--1.5V 位準信號 ．大輸入電壓: ± 10V P200EM (標配:4 ch + 1 ch (CLK), 其他選配) ．支援待測信號頻寬：200 MHz ．支援大通道數：Data 32 ch ．可量測信號組態：Single-Ended Bus ．輸入阻抗 / 容抗：190 Kohm ± 10% / 4.3 pF ±2 pF ．觸發信號位準范圍：VIH：0.6V-5V 位準信號 ．大輸入電壓: ± 10V |
| 內存 | 每信道內存深度: 64Mbits (China區域限定銷售機種) |
| 觸發 | ．6種總線硬件觸發(串行):I2C, I2S, SPI, SVID, UART(RS-232C/422/485), CAN 2.0B ．觸發方式: Pattern/Edge/Pulse-Width/Interval ．觸發通道: 40 ch ．觸發延遲: yes ．觸發階層: 256階 ．觸發計數: 1-65535 ．eMMC 5.1 / SD 3.0 協定解碼與觸發, 基本支援4 ch, 大支援32 ch |
| 支持系統 | 建議*作業系統: Win 8.1 |
| 傳輸接口 | USB 3.0(相容2.0) |
| 軟體特殊功能 | ．波形區拖動縮放 ．波形觸發分頁 ．波形寬度顯示 ．資料統計 ．自動紀錄資料(非即時) ．雜訊濾波 ．資料比對 |
| 相位誤差 | <3 ns |
| 電源 | AC (IN)：100~240V 50/60Hz DC (OUT)：9V / 5.55A |
| 安規認證 | FCC / CE |
| 主動式探棒架構 |
| ．支援待測物頻寬zui高可達200 MHz ．良好的阻抗匹配, 強化接地保護, 降低雜訊干擾, 提升高速訊號的量測品質、精確度和穩定度 ．4種規格探棒, 針對不同的信號源, 可搭配使用以獲得的信號量測品質 |
 | 長時間紀錄 |
| 透過USB3.0傳輸介面, 平均300 MB/s的傳輸率, 設計邏輯分析儀不間斷長時間紀錄功能, 將巨量資料存在計算機硬碟上供工程師進行問題分析除錯, 根據不同的取樣率和通道數的設定, 可紀錄少約7小時, 多約800小時的資料量 |
| eMMC 5.1 / SD 3.0 LA mode 解碼與觸發 |
| 搭配探棒, 取樣率可達2GHz, 基本支援4 ch, 大支援32 ch (選購) |
| 注意事項 |
| 探棒傳輸線與主機連接port為USB3.0介面；8 port為一組觸發電壓、分為4組(A0-A7,B0-B7,C0-C7,D0-D7)、共計有32 port。每一條探棒傳輸線各自連接一組前端主動探棒，可依原廠出貨配件的顏色區分使用。 本型號LAP-F140為20 port機種(其他12 port不作用)，每一支探棒前端具備2組訊號探測線(共40通道)。 |
| 主機 |
 |
| 主動式探棒(標配) |
 | ||||
| 20 pcs 標準探棒 + 4 pcs eMMC探棒 | ||||
| USB3.0 探棒訊號線 |
 | ||||
| 24 pcs | ||||
| USB3.0 訊號傳輸線 |
 | ||||
| 1 pcs(連接主機與計算機) | ||||

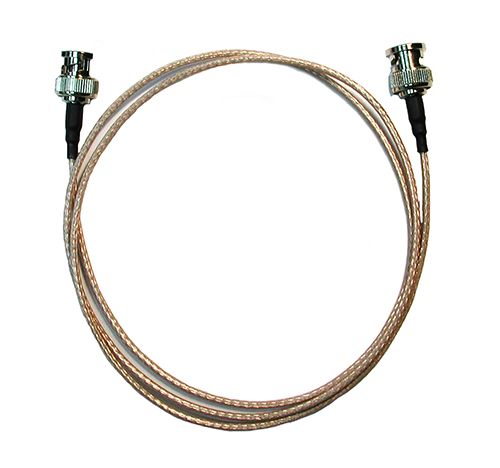

| BNC cable |
 | ||||
| 1 piece | ||||
| 電源變壓器 |
 | ||||
| 1 piece | ||||
| 電源線 |
 | ||||
| 1 piece | ||||
| SATA III+USB 3.0擴充卡 |
 |  | |||
| 1 piece (本配件為UPMOST TECHNOLOGY CORP.登昌恒興業股份有限公司出品之UTB300 Combo SATA III+USB 3.0擴充卡原裝品，建議為桌上型電腦客戶擴充USB3.0搭配使用，能確保*的訊號傳輸品質) | ||||
